Como determinar si tu mira es confiable en toda la regulación

Autor: Silva Daniel

Fecha publicación: 26/02/2019

Cuando nos referimos a este término "Tracking" en castellano seria "Traqueo", nos interesa indicar el grado de confiabilidad de las torretas de corrección (Altura -Deriva) independientemente del sistema angular, sea MOA o MRADs.

Dicho esto, el traqueo SE PUEDE REALIZAR EL CHEQUEO DE DOS FORMAS:

A) RESOLVER LA COMPROBACION MECANICA EN TALLER, AULA.
B) CONFIRMACION EN CAMPO DE TIRO.

¿PORQUE ES IMPORTANTE?

1) SABEMOS QUE AL MOVER LAS TORRETAS DE CORRECCION CADA MOVIMIENTO REPRESENTA UNA MEDIDA EN MOAS O MRADS QUE INCREMENTAN SU AMPLITUD ANGULAR CUANDO LA DISTANCIA DE TIRO AUMENTA.

2) LAS FABRICAS REALIZAN UN CONTROL DE CORRECCION ENTRE 7 MOAS Y 5 MRADS, QUE NO ES SUFICIENTE PARA DETERMINAR SI LA MIRA ES CONFIABLE EN TODA LA REGULACION.

3) AL CHEQUEAR CON LOS METODOS QUE PROPONEMOS EL TIRADOR DESCUBRIRA QUE SU MIRA NO CORRIGE COMO INDICA EL FABRICANTE O EL MANUAL DE INSTRUCCIÓN.

4) PORQUE EL TIRADOR PODRA COMPROBAR SI EL MIVIMIENTO DEL RETICULO CONDICE CON LOS CLICK´S DE LA MIRA

5) PORQUE LOS BLANCOS UBICADOS EN DISTANCIAS CONSIDERABLES (DESDE 700 METRSO EN ADELANTE) NECESITAN SER ALCANZADOS CON PRECISIÓN.

6) SI EL SISTEMA OPTICO NO CORRIGE COMO DEBERIA, EL TIRADOR DEBERA DETERMINAR SU CORRECCION REAL, DE LO CONTRARIO ES MUY PROBABLE QUE NO IMPACTE EN EL BLANCO.

¿CUAL ES LA SOLUCION?

  • Determinar el "FACTOR DE CORRECCION".
  • Esto permitirá al tirador realizar sus tablas balísticas tomando en cuenta la "CORRECCION REAL" de su sistema óptico.
  • Las posibilidades de lograr impactar en el primer disparo sobre blancos a larga y extremas distancias será beneficiada en un 65% a un 80%.

¿QUE NECESITAMOS?

  • Un Blanco de Reglaje en MRADs o MOAs según la mira montada en el SAT (Sistema de Armas del Tirador).
  • Que el fusil este en posición fija alineado hacia el blanco
  • También es común hacerlo utilizando una Base Picatinny.
  • Un Trípode con Nivel.
  • Un blanco o regla de reglaje Ea. (Escala) Reducido 25 metros.
  • Para comprenderlo veamos un ejemplo resuelto y analizado paso por paso en el aula.

BLANCOS DE REGLAJE

Un blanco de reglaje es un instrumento que permite al tirador establecer datos como el FC (Factor de Corrección) de la mira. Por ello, es importante quelas medidas o red de cuadrados representen las medidas exactas de las medidas angulares con las que operan los sistemas ópticos, miras en MRADs o miras en MOAs.

Siempre vemos que en los polígonos de tiro colocan blancos de reglaje de 1" (2.54) en 150 metros y esto no tiene ningún sentido, no se aplica el concepto del blanco para lo que fue creado, además de ser prácticamente los únicos que regulan su sistema en 150 metros en vez de 100 o 200 metros como en cualquier parte del mundo.

Un blanco de reglaje de 1" (2.54cm) corresponde a una grilla ubicada a 95.5 yardas (87.32m).
(Tg1/60 x 87.32) = 0.0254 m

Pero suponiendo que deseamos comprobar nuestro sistema en 150 metros por la sencilla razón que los polígonos en nuestro país presentan construcciones y fosas de tiro en dichas distancias, y que a su vez los cazadores regulan en 150 metros porque pueden compensar mejor y pronosticar la caída de su disparo cuando apuntan a un animal.

Si realmente el tirador desea comprobar y confirmar la corrección verdadera de su sistema óptico, debería tener en cuenta las medidas angulares. Volviendo al ejemplo, un blanco de reglaje para 150 metros debería tener una red de cuadrados de 4.36 cm si la mira trabaja en MOAS, y de 3 cm si la mira trabaja en MRADs.

MIRAS DE MOAS

  • Blanco red de cuadrados de = (Tg1/60 x 150 m) = 0.0436 m
  • Miras de 1/4 cada click´s = 1.09 cm
  • Miras de 1/2 cada click´s = 2.18 cm
  • Miras de 1/8 cada click´s = 5.45 cm

Miras MRADs

  • Blanco Construir una red de cuadrados = 3 cm
  • 1 MRAD = Tg (0.0573°) x 150 m = 0.15 m = 10 click´s
  • 1 Click´s = 1.5 cm en 150 metros
  • 10 Click´s = 15 cm en 150 metros
  • Es conveniente construir una cuadricula o grilla de cuadrados de 3 cm, ya que 1.5 cm apenas se puede definir con la mira y llevar cada 1 MRAD que involucra el movimiento de 10 click´s en saltos de 15 cm, 30 cm, 45 cm, 60 cm, etc. Para 150 metros.

Solo un recordatorio: a diferencia de las miras que operan en MOAs, donde el tirador debe calcular el valor de 1 MOA en la distancia de tiro y luego el valor de cada click´s según fracción (1/4, ½, 1/8). Para las miras que corrigen en MRADs es muchísimo más fácil determinar o establecer el valor angular que correspondería cada click´s en cualquier distancia de tiro. Entonces si sabemos que 1 MRAD equivale a 10 click´s = 10 cm en 100 metros, 1 click´s en 100 metros representa 1 cm, 1 click´s en 275 metros representa 2,75 cm, de modo que cada click´s adquiere el valor de subtención en la distancia de tiro o a la cual se encuentra el objetivo.

EL BLANCO DE REGLAJE POSEE DOS PROPÓSITOS:

1) Presenta un diseño en grilla, mediante una red de cuadrados que permiten al tirador leer y entender que la medida de estos está directamente relacionada con el registro o capacidad angular del sistema óptico (mira) seleccionada y utilizada.

2) El segundo propósito, es que el tirador pueda confirmar si los cálculos que realiza en la distancia de tiro y dadas las medidas de la cuadricula del blanco, al mover las torretas de Altura o Deriva, estos movimientos corresponden con las medidas angulares en teoría esperadas para la obtención de corrección y precisión confiables.

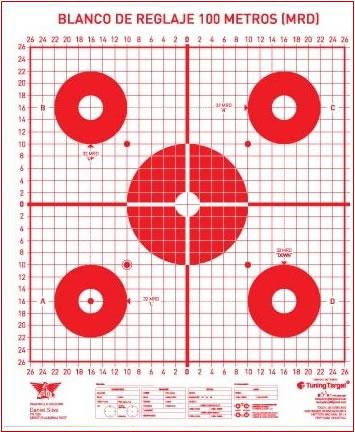

CARACTERÍSTICAS DEL BLANCO DE REGLAJE:

Posee cuatro cuadrantes de 2.6 MRADs (Izquierda, Derecha, Arriba Abajo), lo que da un Eje "Y" con una ordenada de 5.2 MRADs y un eje "X" de misma magnitud.

Entre centro y centro existe una equidistancia de 3.2 MRADs igual a 32 click´s que representa 32 cm en 100 metros

Cada cuadrante está separado por letras, letra "A" ubicación cuadrante inferior izquierdo, letra "B" ubicación cuadrante superior izquierdo, "C" cuadrante superior derecho y "D" cuadrante inferior derecho.

Presenta una grilla conformada por una red de cuadrados con una separación de .2 MRADs equivalente a 2 cm en 100 metros = 2 click´s.

Como se Emplea: METODO DEL CUADRADO

1) El tirador puede disparar o de lo contrario (en caso de que no desee hacerlo) simplemente ubicará el SAT a nivel o altura del blanco en una aposición fija, así procederá a realizar los movimientos de torreta para corroborar si los movimientos de las mismas provocan como resultado el traslado del retículo a los cuadrantes seleccionados.

2) En el caso que el tirador decida realizar la confirmación moviendo las torretas y a la vez disparar, básicamente debería realizar el siguiente procedimiento:

3) Una vez Cereado el SAT, el tirador coloca el blanco de reglaje a 100 metros.

4) Apunta al centro del cuadrante "A", este cuadrante es el punto de referencia para todo el ejercicio de comprobación, de modo que el tirador siempre repetimos "Siempre", colocará y mantendrá el Reticulo sobre el cuadrante, realizando una serie de tres disparos como mínimo (lo ideal son grupos de cinco).

5) Luego mueve las torretas 3.2 MRADs o 32 click´s, UP (arriba), terminado esa operación procede a realizar una segunda serie de disparos los cuales deberían impactar en el cuadrante superior izquierdo que corresponde al círculo o centro "B", aquí comprobó la confiabilidad de altura en el SAT, por más que obtenga precisión los disparos deberían estar en el centro del círculo del cuadrante "B".

6) La tercera serie manteniendo el Reticulo en el centro del cuadrante "A", realizara una corrección de 2.6 MRADs moviendo la torreta de deriva hacia la derecha (Raid), terminada la operación se efectúa la tercera serie y los disparos deberían encontrarse en el cuadrante "C" que corresponde al tercer cuadrante lateral derecho y superior del blanco de reglaje.

7) Cuarta serie, el tirador mueve las torretas 3.2 MRADs o 32 click´s, Down (abajo), terminado esa operación procede a realizar la cuarta serie de disparos los cuales deberían impactar en el cuadrante inferior derecho que corresponde al círculo o centro "D", los disparos deberían estar en el centro de este círculo y cuadrante.

8) Quinta y última serie, el tirador mueve las torretas 3.2 MRADs o 32 click´s, Izquierda (Left), terminado esa operación procede a realizar la última serie de disparos los cuales deberían impactar en el cuadrante inferior izquierdo y donde el tirador siempre mantuvo apoyado el centro del Reticulo, nos referimos al cuadrante "A".

Conclusión: este método denominado "Método del Cuadrado" permite al tirador comprobar la mecánica de la mira y a su vez si la misma corresponde a cada movimiento en las medidas y movimiento del Reticulo esperados.

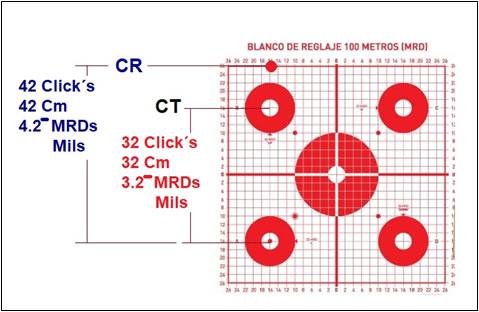

BLANCO DE REGLAJE MRAD 100 METROS

En el ejemplo el tirador comprobó solo mecánica de altura, realizo 32 click´s en su sistema que opera en MRADs y en vez de que los impactos se encuentren dentro del circulo del cuadrante superior "B" en cual se encuentra a una equidistancia de 3.2 MRADs, se logró precisión más arriba de lo esperado, en 4.2 MRADs el equivalente a 42 cm a 100 metros, circunstancia por la cual se deberá establecer el FC (Factor de Corrección) o corrección real del sistema óptico.

1. CORRECCIÓN TEORICA BLANCO REGLAJE 100 METROS MRADS

  • MEDIDA DEL BLANCO REGLAJE ENTRE CENTROS
  • 32 CLICK´S
  • 32 Cm.
  • 3.2¯ MRADs

2. CORRECCIÓN REAL DE COMPROBACIÓN EN CAMPO DE TIRO

  • MEDIDA COMPROBADA DEL TRACKING
  • 42 CLICK´S
  • 42 Cm.
  • 4.2¯ MRADs

3. DIFERENCIA

  • MEDIDA COMPROBADA TEORICA VS REAL
  • 10 CLICK´S
  • 10 Cm.
  • 1 MRADs
  • ¿FACTOR DE CORRECCION = X?

4. ¿EN QUE AFECTA ESTA COMPROBACION EN UN DISPARO A UN OBJETIVO UBICADO A 1.000 METROS?

4.1. DATOS SAT:

  • Cal. 0.308".
  • Peso de Punta 168 Grains.
  • Velocidad 2620 FPS
  • CB (G1) 0.447
  • Altura Mira 2"
  • Regulación 0.10 MRADs.
  • Distancia Cereado: 100 metros
  • Distancia al Objetivo: 1.000 metros

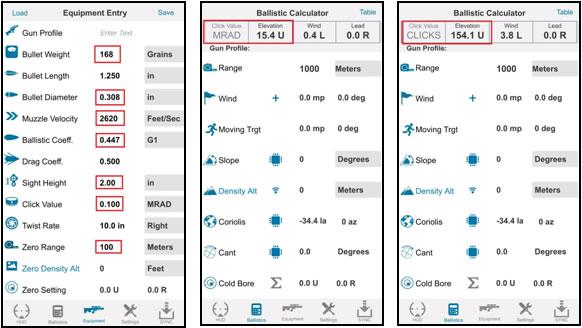

5. DATOS SOFTWARE

Regulación Softwares TRASOL para 1.000 Metros Condiciones Atmosféricas Estándar

  • 15.4 ¯ MRADs
  • 53 MOAs
  • 154.1 CLICK´S

Es importante que el software ofrezca la posibilidad de ingresar la regulación verdadera, ya que de lo contrario calculara las regulaciones en condiciones de regulación óptima y provocara que el disparo sea fallido. El Patagonia Ballistics es mucho mas completo en el ingreso de datos que el TRASOL.

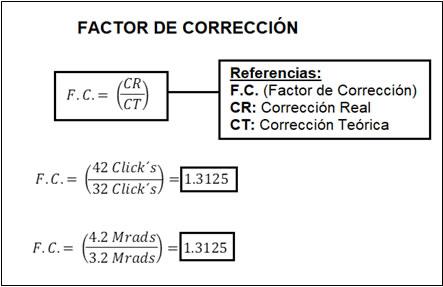

6. DETERMINAR EL FC "FACTOR DE CORRECCIÓN"

Este número permitirá al tirador que el mismo realice la cantidad de click´s verdaderos en su sistema óptico, además de construir correctamente sus tablas balísticas tomando en cuenta la regulación verdadera de su mira.

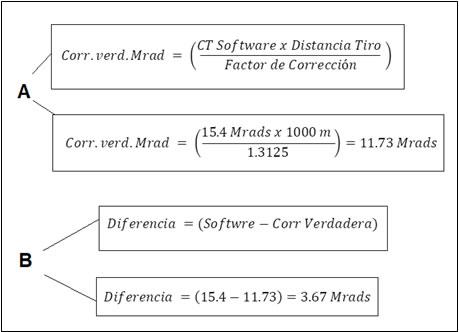

7. SOLUCIÓN FINAL DE CORRECCIÓN VERDADERA

Para obtener la solución final verdadera y la diferencia den mili radianes, el tirador deberá tener en cuenta:

  • Regulación sugerida por el software.
  • Distancia de Tiro.
  • Factor de Corrección.

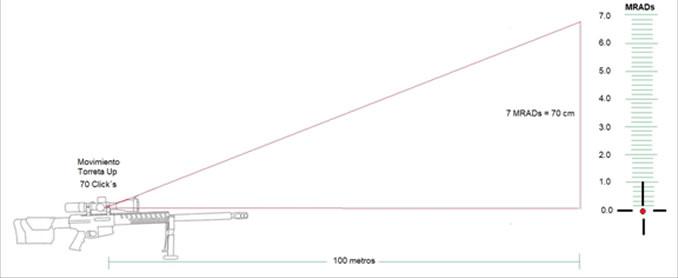

Gráfico de movimiento del Sistema Óptico con 7.0 MRADs = 70 click´s apuntando siempre al Cero de la regla debería mover el impacto 70 cm en 100 metros.

En la próxima nota desarrollaremos como se determina el Tracking en miras que operan en MOAs.

Silva Daniel

Profesor Instructor de Tiro (Legajo RENAR: ITA3064)
Especialista en Tiro de Precisión
